Georgy пишет:
Юрий! Вопрос к Вам. Хотя, ответу от любого коллеги буду рад. Возможно странноватый вопрос. Иду как по тонкому льду. Если с помощью проверки генератором (1 Вольт) в катушке обнаружен чёткий полуволновой резонанс (индикатор МП показывает наличие стоячих волн на концах катушки) на частоте 4,5 МГц. То какую частоту импульсов можно подавать на индуктор при переходе на ВН? И сохранится ли полуволновой? Катушка замкнута на конденсатор 0,1 мкФ. Благодарю.
Юрий:
Я делал так. Брал в качестве датчика тока (МП) кольцо из одного витка или дросселечек. Они должны были свободно передвигаться вдоль всей поверхности катушки. Возбуждал синусом от г4-102 через индуктортестируемую катушку. И сканировал на разных частотах каждый сантиметр её поверхности. Потом всё этопереносил на бумагу и только тогда можно было визуально представить, что же делается с точки зренияволновых (пространственных) процессов на той или иной частоте. Сделал кучу экспериментов с однимзаземленным концом (четвертьволновый вариант), с двумя заземленными (полуволновой вариант), сдополнительной внешней ёмкостью (вешал переменную и смотрел на реакцию), с управляемым ферритом внутри, ит.д. Муторно конечно, но увлекательно и познавательно. Если удалось получить пучности тока четко на концах резонатора (это возможно в вариаете заземленных обеихего концов или закороченных между собой), например, как у Вас на частоте 4,5 мгц от генератора синуса, тоэто еще не означает, что можно переходить на импульсное возбуждение. Скорее всего у Вас СВ-на которую Вынабоюдаете - это "вынужденная СВ-на". Т.е. есть внешнее возбуждение - есть и волна. Выключили генератор, она сразу же пропала.
Для того, чтобы получить "свободную СВ-ну" потребуется собственный ЛС резонанс совместить с Вашими 4,5 мгц. Это можно и нужно делать не трогая длину провода. Только тогда в катушке можно получить от единичного импульса свободные ЛС колебания, которые породят бегущую волну необходимой длины, которая в свою очередь породит отраженную волну и т.д. приведя в итоге к СВ-не, амплиткда в пучности которой будет примерно пропорциональна добротности ЛС колебаний. Т.е. если добротность КК, состоящего из собственных значений Л и С катушки будет равна 100, то это означает, что от одного импульса родится бегущая волна длиною из 100 впадин и горбиков. Если катушка полуволновая и согласованная с окружающей средой, то все эти горбики и впадины улетят один задругим в пространство (эфир). Если катушка несогласована, то эти горбики впадины никуда не полетят, аотражаясь от концов катушки 100 раз наложатся друг на друга, породив СВ-ну со 100 кратной амплитудой.
Длина импульса возбуждения не должна превышать четверти длины волны свободных колебаний катушки. Если длительность импульса меньше, то это не страшно, просто эффективность накачки будет несколько ниже. Если длительность больше - то в то время, превышающее четверть длительности волны, он будет только мешать формированию процесса развития свободных колебаний и как следствие СВ-ны.
Резонансы отслеживаются датчиком тока. Я не уверен, что правильно делаю, надеюсь специалисты поправят. Подключаю индикаторный конец лабораторного генератора к одному концу катушки, замкнутой на конденсатор 0,1 мкФ. Напротив верхнего конца катушки устанавливаю датчик тока сподключенным к нему осликом и начинаю вращать генератор.

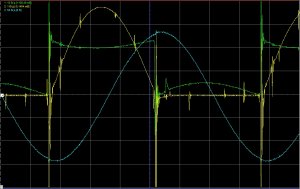

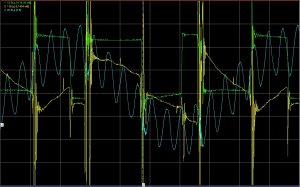

Сначала надо определить собственные свободные колебания катушки. Без внешнего конденсатора. Катушка вставляется в индуктор, в который разряжаем предварительно заряженный до 300-400 вольт кондер. Щуп осциллографа лежит рядом с катушуой. Естественно, осцилл должен быть с функцией памяти. По запомненной картинке звона от разового разряда высчитываем частоту свободных ЛС колебаний. Ни генератор, ни осциллограф нельзя напрямую подключать к катушке, чтобы они не вносили в неё своих паразитных параметров Л и С.
Плясать надо от этой частоты. Потому, как без использования свободных колебаний (ЛС колебаний)нет смысоа в импульсной накачке. Ну а дальше уже подгонять одно к другому. Зная длину провода мы приблизительно знаем нужный диапазон поиска. К примеру, длина катушки у меня 26 м. Длина волны для полуволнового 52 м. С учётом укорочения, получается около 5,2 МГц.
300/26=11,5 мгц
11,5*0,8=9,2 мгц - полная волна
4,6 мгц - полуволна. Надо сделать так, чтобы катушка "звенела" на этой частоте.
